Werkzeuge

Bitte wählen Sie eine Anwendung, das zu bearbeitende Material und das Werkzeugmaterial.

Test 1

Test1

Im Bereich Stanzen, Umformen und Tiefziehen zeichnet sich die C35 insbesondere durch ihre hervorragende Anti-Haft, Gleiteigenschaft und guten Härte aus. Das Bearbeiten von Aluminium, Buntmetallen (Kupfer, Nickel, Blei, Zinn, Zink) und den daraus resultierenden Legierungen wie z.B. Messing (auch Bleifrei) werden um ein ...

C35

Neue Generation von Beschichtungen mit hervorragenden Anti-Haft Eigenschaften und hoher Härte sowie exzellenter Polierbarkeit.

Schichtmaterial:	Basierend auf Cr
Farbe:	Hellgrau
Schichtdicke [μm]:	0.5-4
Beschichtungstemperatur [°C]:	200-500
Nanohärte gemäss ISO 14577 HIT [GPa]:	35 ± 3
Reibwert gegen Stahl (trocken):	0.2
Max. Einsatztemperatur [°C]:	700

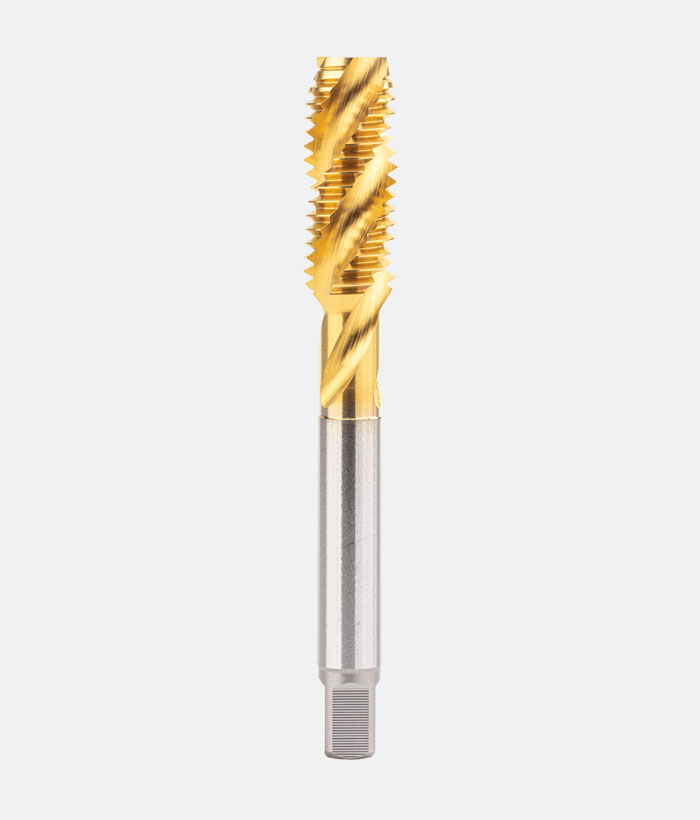

TiN

Als PVD Beschichtung der ersten Generation ist TiN eine Allroundbeschichtung. Geeignet für das Schneiden und Umformen von eisenbasierten Werkstoffen.

Schichtmaterial:	TiN (Titannitrid)
Farbe:	Goldgelb
Schichtdicke [μm]:	1-4
Beschichtungstemperatur [°C]:	200-500
Nanohärte gemäss ISO 14577 HIT [GPa]:	27 ± 3
Reibwert gegen Stahl (trocken):	0.6
Max. Einsatztemperatur [°C]:	600

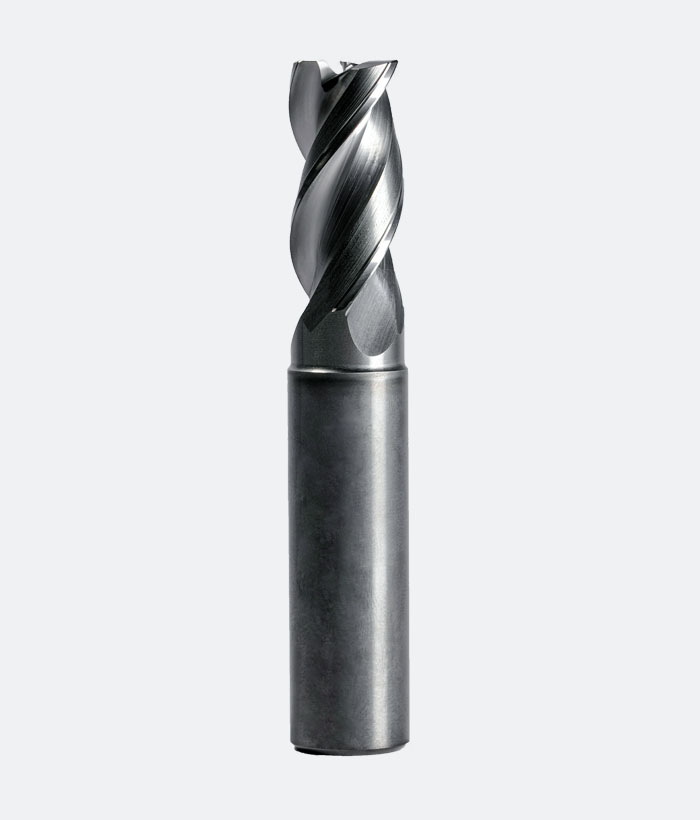

TiCX

Eine weitere Verbesserung unserer TiCN Beschichtung mit einer höheren Härte und Zähigkeit.

Schichtmaterial:	basierend auf TiC
Farbe:	Grau
Schichtdicke [μm]:	0.5-2
Beschichtungstemperatur [°C]:	< 500
Nanohärte gemäss ISO 14577 HIT [GPa]:	42 ± 4
Reibwert gegen Stahl (trocken):	0.15
Max. Einsatztemperatur [°C]:	400

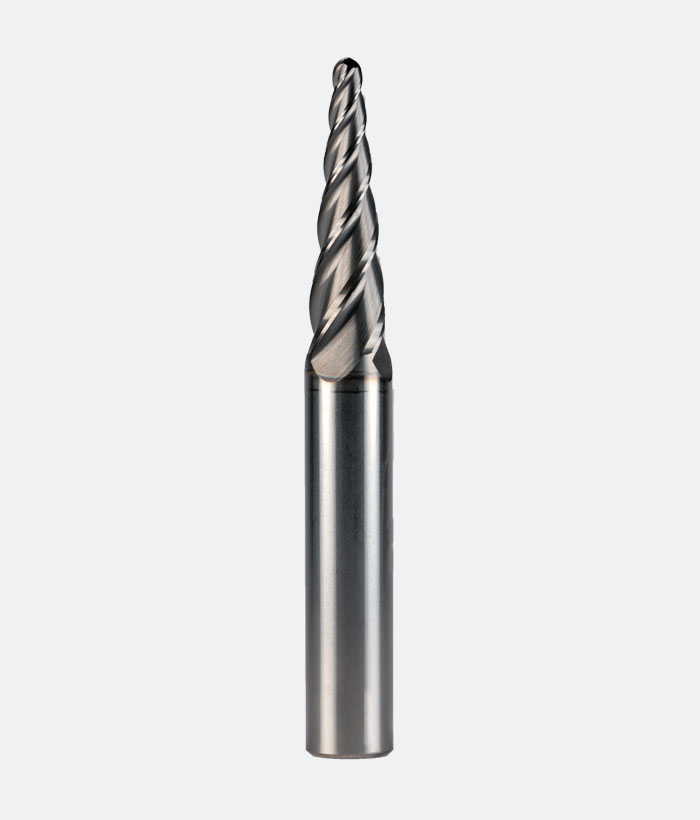

AliNOX

Entwickelt für Anwendungen bei heiklen Werkstoffen wie Edelstahl, CoCr-Legierungen, Cube-Legierungen und Aluminium.

Schichtmaterial:	basierend auf AlTiCrN
Farbe:	Dunkelgrau-anthrazit
Schichtdicke [μm]:	0.5-4
Beschichtungstemperatur [°C]:	< 500
Nanohärte gemäss ISO 14577 HIT [GPa]:	32.5 ± 2.2
Reibwert gegen Stahl (trocken):	0.5
Max. Einsatztemperatur [°C]:	1100

AL(L)

Hohe thermische Stabilität und Oxidationsbeständigkeit. Die Nanoschichtstruktur verhindert die Bildung und Ausbreitung von Mikrorissen.

Schichtmaterial:	basierend auf AlTiN+TiSiN
Farbe:	Rotbraun
Schichtdicke [μm]:	0.5-3
Beschichtungstemperatur [°C]:	< 500
Nanohärte gemäss ISO 14577 HIT [GPa]:	40 ± 3
Reibwert gegen Stahl (trocken):	0.4
Max. Einsatztemperatur [°C]:	1000

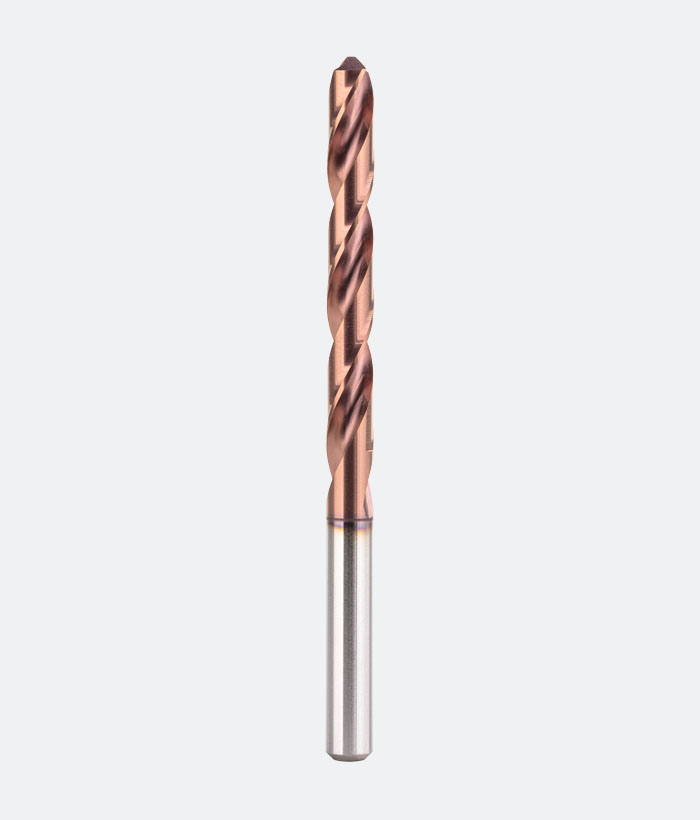

TiCN

Gute Härte und Zähigkeit mit exzellenten Antihafteigenschaften.

Schichtmaterial:	TiCN (Titancarbonnitrid)
Farbe:	rötlich
Schichtdicke [μm]:	0.5-4
Beschichtungstemperatur [°C]:	< 500
Nanohärte gemäss ISO 14577 HIT [GPa]:	38 ± 3
Reibwert gegen Stahl (trocken):	0.2
Max. Einsatztemperatur [°C]:	600

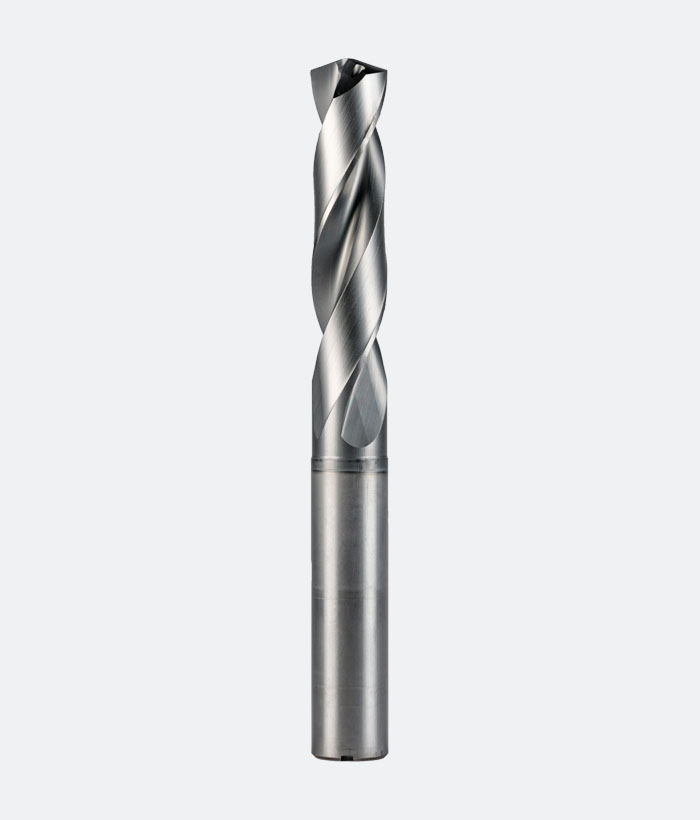

CrN

Gute Korrosionsbeständigkeit mit einer dichten und glatten Oberflächen. Die Beschichtung lässt sich sehr gut aufpolieren.

Schichtmaterial:	CrN (Chromnitrid)
Farbe:	Silbergrau
Schichtdicke [μm]:	1-4
Beschichtungstemperatur [°C]:	200-500
Nanohärte gemäss ISO 14577 HIT [GPa]:	21 ± 3
Reibwert gegen Stahl (trocken):	0.5
Max. Einsatztemperatur [°C]:	700

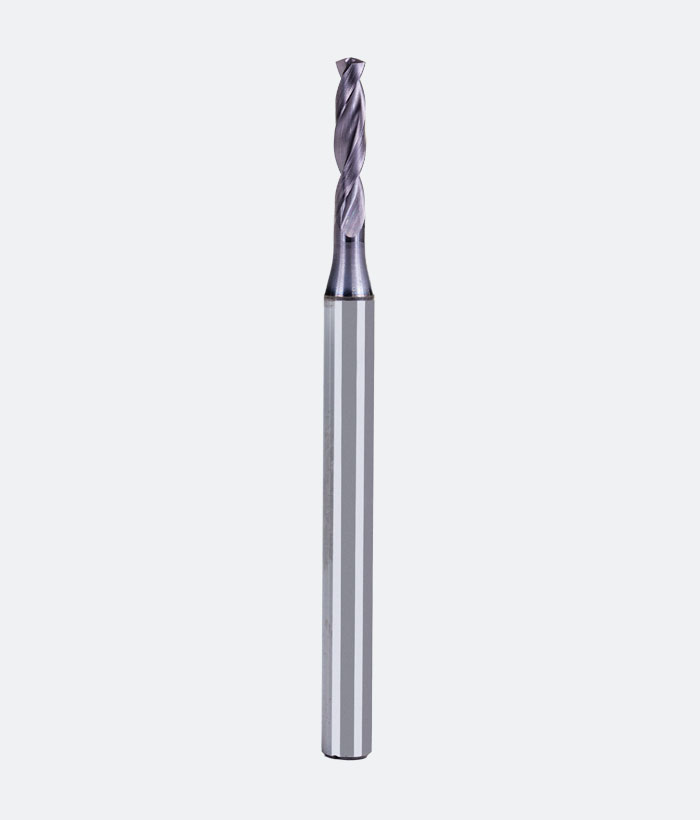

AlTiX

Weiterentwicklung unserer HDP AlTiN Beschichtung bringt eine optimierte Mikrostruktur sowie erhöhte Härte mit sich.

Schichtmaterial:	basierend auf AlCrN
Farbe:	Hellgrau
Schichtdicke [μm]:	1-3
Beschichtungstemperatur [°C]:	< 500
Nanohärte gemäss ISO 14577 HIT [GPa]:	41 ± 4
Reibwert gegen Stahl (trocken):	0.5
Max. Einsatztemperatur [°C]:	1100

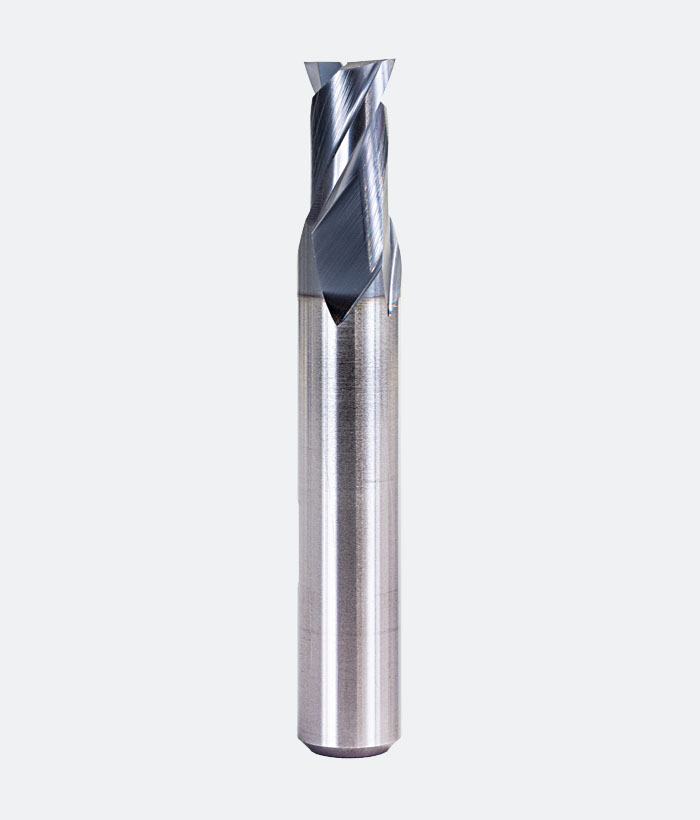

AlCrO

Polyvalente Beschichtung mit einer exzellenten Temperaturbeständigkeit und extremer Verschleißfestigkeit.

Schichtmaterial:	basierend auf AlCrN
Farbe:	Hellgrau
Schichtdicke [μm]:	0.5-4
Beschichtungstemperatur [°C]:	< 500
Nanohärte gemäss ISO 14577 HIT [GPa]:	41 ± 4
Reibwert gegen Stahl (trocken):	0.6
Max. Einsatztemperatur [°C]:	1100

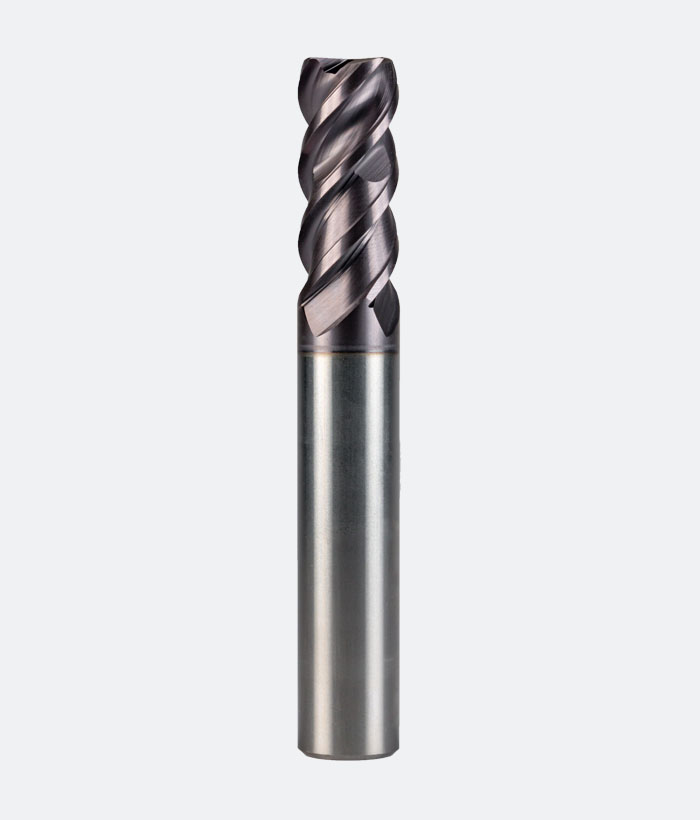

AlTiN

Eine Allroundbeschichtung mit hoher Beständigkeit gegen Oxidation und guter Grundhärte.

Schichtmaterial:	AlTiN (Aluminiumtitannitrid)
Farbe:	Anthrazit
Schichtdicke [μm]:	0.5-4
Beschichtungstemperatur [°C]:	200-500
Nanohärte gemäss ISO 14577 HIT [GPa]:	37 ± 3
Reibwert gegen Stahl (trocken):	0.5
Max. Einsatztemperatur [°C]:	900
